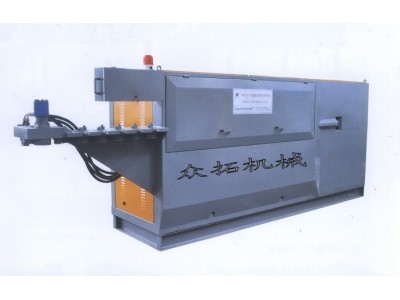

수치 제어 벤딩 후프 기계

제품 상세 정보:

1. 교정기는 외부 가로식과 내부 세로식 두 대의 교정기로 구성된다.각 교정기에는 12개의 교정기륜이 있고, 마지막 두 개의 교정기륜은 두 부분으로 나뉘어 이중선 철근 교정의 독립적인 조절을 보장할 수 있다.기계 기억 드럼 장치가 있기 때문에, 교정 휠의 위치를 빠르게 조정할 수 있는데, 이는 기억 드럼이 기계 휠이 각 철근 직경을 교정할 때의 위치를 기억할 수 있기 때문이다.외부 교정기는 가공 절차에 들어갈 철근을 임시로 주차할 수 있는 철근 끝 고정 북이 있다

2. 견인기구와 측량시스템은 모두 4개의 기륜으로 구성된다: 수치제어 서보모터로 구동되는 기륜 1개 ; 기압이 있는 기륜 2개, 그 중 1개의 측량기륜이 있다 ; 견인륜의 압력하에 기압을 조절할 수 있기 때문에 철근의 정확한 전진을 보장할 수 있고 철근의 표면을 손상시키지 않는다.

3. 벤딩 메커니즘은 회전 및 전후 수축이 가능한 벤딩 암으로 구성되며 수치 제어 서보 모터에 의해 구동됩니다.하나의 기압 추진 기구는 전체 만곡암을 앞뒤로 움직이게 하여 양방향의 만곡을 실현할 수 있다.몇 초 안에 구부러진 중심축을 교체할 수 있으며, 원환이나 호를 가공할 때 구부러진 도구를 교체할 필요가 없다.

4. 전단은 하나의 고정 블레이드와 하나의 전동기로 구동되는 이동 블레이드로 구성된다.고정 블레이드는 철근의 방향을 제한하는 데 사용되며 수 초 이내에 신속하게 교체 할 수 있습니다.

5. 컴퓨터 산업 컴퓨터, 소프트웨어는 매우 열악한 작업 환경에 적응할 수 있다.액정 컬러 그래픽 모니터를 가지고 있으며, 기계의 다음과 같은 각종 기능을 관리한다: 키보드 입력을 통해 30개의 굽은 각도 이내, 어떤 모양의 테와 윤곽형 철근을 설계할 수 있으며, 즉시 비례적으로 컴퓨터 화면에 표시할 수 있다

     기술적 성능

굽힘 능력 이중선:                           6～10mm

단선:                           6～12mm

최대 굽힘 각도:                            ±1800

최소 모서리 길이:                               40mm.

최대 생산 능력  단선:                       800개/h

이중선:                       1600개/h

중심 축 지름:                             20/25/32/50

굽힘 중심 축의 바닥 거리:                        1400mm

철근 최대 견인 속도:                        100m/min

굽힘 속도:                               14000/s

정격 전력:                                ～36KW
