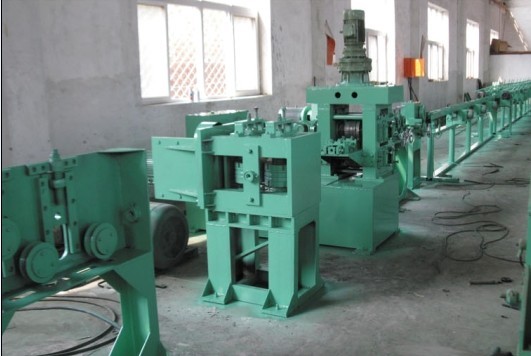

Yüksek süneklik iki taraflı kaburga çelik üretim hattı

---

Yüksek süneklik soğuk haddelenmiş kaburga çelik çubuk üretim hattı



Evet, evet. Q235、Q215、Q195Sıcak haddelenmiş disk bahçesi çelik çubukları soğuk haddelenir ve yüzeyde hilal ile iki taraflı kaburga çelik çubuklar oluşturur.Yurtiçinde ve yurtdışında soğuk haddeleme proses ekipmanlarının güçlü ve zayıf yönlerini inceledikten sonra, iki taraflı kaburga soğuk haddelenmiş kaburga çelik çubuk üretim hattı başarıyla geliştirildi, bu da uzun vadeli sorunları tamamen çözdü.Soğuk haddeleme kaburgası çelik çubukların uzatma oranı standartlara uygun değildir. Çizgi yerleştirme, çelik haddeleme, mukavemet kontrolü, uzatma kontrolü, sabit cetvel kesme, iki taraflı boşaltma, otomatik düzleştirme, rulo kapatma, hepsi otomatik. Ürün temperlendi ve tüm teknik göstergeler sıcak haddelemeyi aştı HRB400(Üçüncü sınıf çelik )Ulusal standart, çelik çubukların performansı geri tepmez ve uzatma düşmez, üçüncü seviye çeliğe alternatiftir. Üçüncü sınıf çelikte değerli metallerden tasarruf edin VVanadyum, NbNiobyum, TiTitanyum. Ünitenin kullanımı kolaydır, farklı çelik çubukların değiştirilmesi ruloların değiştirilmesini gerektirmez, makine üretimi basit bir şekilde ayarlanır, yağlama tozu veya soğutma sıvısı gerekmez ve üretim maliyeti düşüktür, yüksek verimli düz bir üretim hattıdır ve kablo makinesi ile de donatılabilir.



Jin Tongcheng Machinery, çelik çubuk işleme için yeni rekorlar kırmaya ve hızlı pazar gelişiminin ihtiyaçlarını karşılamak için sürekli olarak yeni ürünler piyasaya sürmeye cesaret ediyor; ürünleri enerji tasarrufu, yüksek verimlilik, dayanıklılık, iş hacmini azaltma ve ürün verimliliğini artırma.



Ürün fosfor gidermek için beş tekerlekli Luogang kullanır ve fosfor giderme etkisi mükemmeldir.



Çift haddeleme işlemi kullanılarak, hem yan haddeleme makinesi hem de ana haddeleme makinesi aktif senkronizasyon işlemi elmas alaşımlı rulolar kullanır. Rulo seçimi Zhuzhou 601Elmas marka karbür.

Bitmiş çelik çubuk, yüksek süneklik soğuk haddelenmiş kaburga çelik çubuk standardına ulaşır ve GB13788-2008Standart.



Rulo kaybı: çelik çubuk modeline göre tek oluklu üretim: 损耗 6/1000T、Φ8/1200T、Φ10/3000T、Φ12/4000T、Φ14/6000T。



Çift kuyu tipi kablo kapatma makinesi ile kapatma olmadan otomatik olarak değiştirilebilir ve sarma görünümü üçüncü seviye çelik disk salyangozuyla aynıdır.



Düz çelik çubuk ve kablo kapatıcı, kapatmaya gerek kalmadan otomatik olarak değiştirilir.



Üretim hattı fosfor giderme, soğuk haddeleme, şanzıman ve kesme, uzun hizmet ömrü ve iyi değişim özelliklerine sahip yuvarlanan rulmanlar kullanır.



Hız kademesiz olarak ayarlanabilir, kaynak sonrası yuvarlak şerit sorunsuz bir şekilde geçebilir ,(Hurda yok )Ana makine dişlileri 20CrmnTi, Malzeme karbürizasyon ve söndürme, Yan dişleri, güçlü yük kapasitesi, uzun hizmet ömrü.

Makinenin kılavuz nozulları, üretim maliyetlerini azaltabilen aşınmaya dayanıklı malzemelerden yapılmıştır.



İthal PLCDokunmatik ekran CNC işletim sistemi, yüksek derecede otomasyon.



Tüm makine frekans dönüştürücü hız regülasyonu ve frekans dönüştürücü kullanır (Ya da Servo )Uçan kesme teknolojisi elektrik tasarrufu sağlar 40%Yukarıda, hat hızına ulaşılabilir 100—180Mi. /Min, üretim verimliliğini 1 kattan fazla artırın, haddehane çift aktif sürekli haddeleme şanzıman sistemi benimser, senkronizasyon stabildir, enerji tasarrufu verimliliği yüksektir, verimlilik ikiye katlanır, redüktör 2 0CrMnTiKarbonizasyon işlemi, uzun hizmet ömrü.



Temperlenmiş ısıtma, orta frekanslı veya ultra ses indüksiyon ısıtma sistemini benimser ve spiral ısıtma prensibini benimser. Çelik çubuklar eşit ısıtılır, mukavemet göstergeleri stabildir ve korozyona eğilimlidir.



Düzleştirme makinesi, iyi düzleştirme etkisi ve çelik çubuklara hafif hasar ile çok tekerlekli düzleştirme işlemini benimser.Kesme, yüksek derecede otomasyon ve küçük kesme hatası ile frekans dönüştürücü veya servo uçan kesme kesme sistemini benimser.



İki yüzlü malzeme, otomatik düzleştirme cihazı, manuel düzleştirmeden tasarruf edebilir ve otomatik düzleştirme cihazı, çalışanların emek yoğunluğunu büyük ölçüde azaltabilir.

Bağlamayı daha hızlı hale getirmek için tam otomatik pnömatik balya makinesi ile donatılmıştır.



Teknik parametreler:





İsim	Birim	Teknik parametreler
Model		LZR20000T	LZR40000T	LZR60000T
İşlenmiş ana malzeme çapı	Mm/mm	Φ6.5~14	Φ6.5~14	Φ6.5~16
İşlenmiş bitmiş ürün çapı	Mm/mm	Φ5~13	Φ4~13	Φ4~15
Fosfor giderme yöntemi		Beş tekerlekli krom çelik	Beş tekerlekli krom çelik	Beş tekerlekli krom çelik
Haddeleme yöntemi		Çift haddeleme (alt haddeleme pasif)	Çift haddeleme aktif	Çift haddeleme aktif
Rulo malzemesi		Elmas kartı	Elmas kartı	Elmas kartı
Rulo çapı	Mm/mm	210	228	228
Kılavuz		Dört tekerlekli kılavuz	Dört tekerlekli kılavuz	Dört tekerlekli kılavuz
Düz.		Pasif çoklu tur	Pasif çoklu tur	Pasif çoklu tur
Rulo ayarlama yöntemi		Elektrik basıncı.	Elektrik basıncı.	Elektrik basıncı.
Kesme şekli		Frekans Dönüştürücü Uçan Makas	Servo uçan makas	Servo uçan makas
Kesme Hatası	Mm/mm	±5	±1	±1
Rulo çizgisi hızı	Metre/dakika/m/min	90~120	120~150	150~210
Elektronik kontrol		PLC, dokunmatik ekran	PLC, dokunmatik ekran	PLC, dokunmatik ekran
Önceden belirlenmiş uzunluk	M/m	3~12	6~20	6~20
Pist uzunluğunu hızlandırın	M/m	6	9	12
Düşen çerçeve uzunluğu	M/m	12	12	12
Toplama yöntemi		Çift taraflı çevirme	Çift taraflı çevirme	Çift taraflı çevirme

Paylaş: Tıklama sayısı: 956 Güncelleme süresi: 2018-08-12 09: 09: 02 [ Bu Sayfayı Yazdır 】 【Kapat 】

Quick Answer

This page introduces a cold rolled ribbed bar machine or related rebar processing machine for steel bar producers, mesh factories and construction material manufacturers. Share your raw material diameter, required finished bar diameter, target capacity, voltage and workshop conditions to receive a suitable machine configuration and quotation.

Machine at a Glance

Product	Yüksek süneklik iki taraflı kaburga çelik üretim hattı
Manufacturer	Cangzhou Jintongcheng Machinery Co., Ltd
Machine Type	Cold rolling and rib forming equipment
Application	Yüksek süneklikli soğuk haddelenmiş kaburga çelik çubuk üretim hattı, Q235, Q215 ve Q195 sıcak haddelenmiş disk bahçesi çelik çubuklarını soğuk haddeleme ve yüzeyde hilal ile iki taraflı kaburga çelik çubuklar oluşturmaktır.Yurtiçinde ve yurtdışında soğuk haddeleme proses ekipmanlarının güçlü ve zayıf yönlerini inceledikten sonra, iki taraflı kaburga soğuk haddehaneli kaburga çubuk üretim hattı başarıyla geliştirilmiştir. Soğuk haddelenmiş kaburga çelik çubukların uzatma oranını uzun süredir rahatsız eden sorunu tamamen çözdü.
Model	Contact us for configuration
Raw Material	Contact us for configuration
Input Diameter	Contact us for configuration
Finished Diameter	Contact us for configuration
Production Speed	Contact us for configuration
Capacity	Contact us for configuration

Applications

• Construction reinforcement bar production
• Welded wire mesh factories
• Steel processing plants
• Building material manufacturers
• Rebar processing centers
• Steel distributors
• Precast concrete factories

How the Production Line Works

1. Raw wire or steel bar preparation
2. Descaling and lubrication according to line configuration
3. Cold rolling and rib forming
4. Straightening, cutting or coiling according to the required finished product
5. Finished ribbed bar inspection and bundling

Production Line Configuration

Contact us for configuration. Common modules may include descaling, rolling mill, rib forming, PLC control, straightening, cutting, coiling and cooling systems depending on the ordered machine.

Technical & Buying Questions

What is this machine?

This machine is used to cold roll, rib, straighten, cut or coil steel bar or wire for construction reinforcement and mesh production. The exact output range depends on the selected configuration and tooling.

Who is this machine for?

It is designed for steel bar producers, welded mesh factories, construction material manufacturers, steel processing plants, rebar processing centers and equipment distributors.

How to choose the machine?

Choose by raw material diameter, finished diameter, two-rib or three-rib profile, target capacity, local voltage, workshop dimensions, straight bar or coil output, automation level and after-sales requirements.
